SDK 接入指南

HARIX RCU SDK 提供了 HARIX 全功能集 API，每次设备服务启动时，只需调用 account 模块的激活和登录接口，SDK 会自动建立VBN网络以及与 HARIX 的服务链接，设备只需根据需要控制相应功能模块的开关，并通过 API 进行数据的收发。

1 编译环境准备

SDK 采用跨平台方案，目前已支持 Ubuntu 18.04+（x64，armv8），Ubuntu 16.04+ armv7hf，Windows 10+ x64，Android 7.0+（arm64-v8a, armeabi-v7a）。

针对 Android，推荐集成 Java SDK。

1.1 Linux ARM

1. x86_64的宿主机PC一台，搭载Linux操作系统（armv7hf - Ubuntu 16.04+, armv8 - Ubuntu 18.04+）
2. cmake工具，版本大于等于3.18.1
3. 编译器
   • x86

   • arm 交叉编译工具链（与您的 arm 开发板相匹配，通常开发板厂商会提供对应的交叉编译工具，亦可考虑 Linaro 维护的工具链）

     根据arm开发板的架构不同，所使用的交叉编译器也不一样，具体对应方式如下参考：

开发板架构	对应编译器
armv7hf	arm-linux-gnueabihf-gcc
armv8	aarch64-linux-gnu-gcc

1.2 Windows

1. x86_64的宿主机PC一台，搭载 Windows 10 或 Windows 11 操作系统（推荐 Windows 10）
2. cmake工具，版本大于等于3.18.1
3. Visual Studio 2019

2 示例代码

• rcusdk-1.2.0.zip
• mcsclient-x86-install-1.0.8.tar.gz
• mcsclient-aarch64-install-1.0.5.tar.gz
• mcsclient-arm-install-1.0.5.tar.gz

2.1 代码结构

目录	说明
include	SDK API 头文件
lib	SDK 各平台动态库
samples	示例源码
CMakeLists.txt	示例源码的 cmake 规则
*.toolchain.cmake	各平台编译工具链配置

2.2 编译与运行

可以通过 ./build.sh -h 或 ./build.bat -h 查看相关平台架构编译指令。

Linux

• 编译

  # 编译命令：
  # -s <system name> 指定编译目标系统
  # -a <cpu arch abi> 指定编译目标体系结果，x86_64|armv8|armv7hf
  $ ./build.sh -s linux -a x86_64

  # 编译 Linux 支持的所有目标体系
  $ ./build.sh -s linux

• 运行。vpn 运行需要 root 权限，请确保在 root 权限下运行

  $ sudo LD_LIBRARY_PATH=.:$LD_LIBRARY_PATH ./mainapp

Window

• 编译。双击或在命令行中执行 build.bat
• 运行。双击或在命令行中执行 mainapp.exe

  > ./mainapp.exe

2.3 示例代码说明

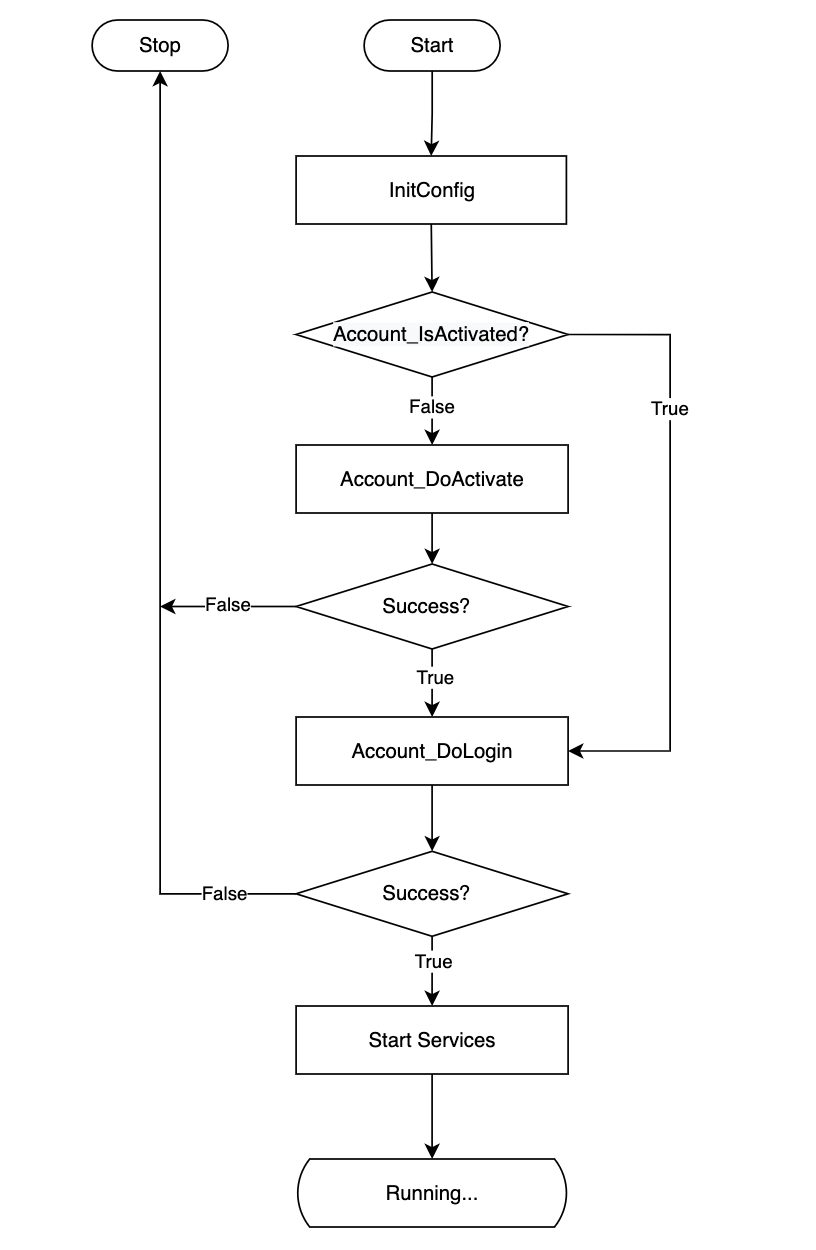

Sample 中示例了 SDK 的启动流程，以及主要服务的使能方式。

1. 新设备需要先进行激活操作，若已进行过激活，则跳过（已激活的设备如需切换账号，需要先进行去激活 HarixRcu_Account_DoDeactivate 以后，再用新账号进行激活）；
2. 登录操作，SDK 会将设备接入 VBN 网络，与 HARIX 建立数据通道，并从云端获取相关服务的配置策略等；
3. 完成登录后，可调用 SDK API 按需使能或访问服务，例如 听觉 AI（SmartVoice），视觉 AI（SmartVision），语音/视频通话（Call）等。

3 SDK 功能模块

3.1 账号

主要提供设备账号的激活和登录功能，并提供账号信息的查询等。头文件 account.h 和 account_constant.h。

激活和登录是设备访问 HARIX 的第一步。设备在登录前需要首先进行激活（若已激活则直接登录即可），HARIX 提供了两种激活模式：

1. 账号密码激活，需先联系 HARIX 管理员开设账户，该模式下可定制 AI 特性；
2. 短信验证码激活，无需提前开户，该模式下为通用 AI 特性。

‍已激活的设备如需切换账号，需要先进行去激活 HarixRcu_Account_DoDeactivate 以后，再用新账号进行激活

代码示例：

void DoLogin()
{
    AccountRequestCallBack cb = [](void *context, bool success, int code, const char *error_message) {
        if (success)
        {
            // Step 3: Start service
            Start();
        }
        else
        {
            LOGE("DoLogin error (%d): %s", code, error_message);
        }
    };
    HarixRcu_Account_DoLogin(NULL, cb, NULL, NULL, NULL);
}

int main()
{
    if (HarixRcu_Account_IsActivated())
    {
        DoLogin();
    }
    else
    {
        // Demo 账号。切换已激活的账号时，需要先去激活老账号（研发模式下可以清空 app 缓存来模拟），再激活新账号
        std::string username = "SH_ZS_CLOUDIA";
        std::string password = "123456";
        std::string rcu_id = "61bb90c1-c069-4376-9eb1-aa324818ef9a";
        std::string robot_id = "61bb90c1-c069-4376-9eb1-aa324818ef9a";
        std::string url = "103.235.247.240:30085";

        AccountRequestCallBack callback = [](void *context, bool success, int code, const char *error_message) {
            if (success)
            {
                DoLogin();
            }
            else
            {
                LOGE("Activate account error (%d): %s", code, error_message);
            }
        };
        HarixRcu_Account_DoActivate(nullptr,
            username.c_str(), password.c_str(),
            rcu_id.c_str(), robot_id.c_str(),
            url.c_str(),
            callback);
    }
}

3.2 VBN 网络

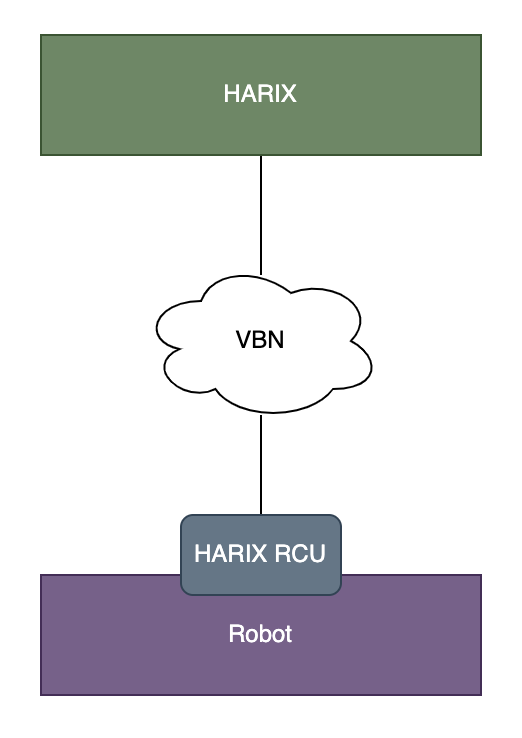

HARIX 服务需要设备通过 VBN 安全网络来访问，VBN 会在登录的时候自动连接并维护其持久性。目前 VBN 客户端在 Android 上既可以独立 App，亦可以 aar 集成的方式提供，其他平台则以独立程序的形式提供。

网络模块，主要用于监听获取VBN的相关状态，例如 VBN 的连接状态，网络的时延、抖动、丢包率等，以便业务层进行策略处理，例如弱网切换至离线 TTS。头文件 network.h。

// 监听 VBN 接入状态
VpnConnectStatusCallBack onConnectStatus = [](void *context, VpnConnectState status) {
    switch (status)
    {
    case VpnConnectState::KConnectSuccess:
        LOGD("VBN connect success");
        break;

    case VpnConnectState::KConnectFail:
        LOGW("VBN connect fail!");
        break;
    }
};
HarixRcu_Network_SubscribeVpnConnectStatusCallback(nullptr, onConnectStatus);

// 监听 VBN 网络质量信息：丢包率，延时，抖动
VpnQualityInfoCallBack qualityInfoCallback = [](void *context, const char* quality) {
    LOGD("VBN quality info: %s", quality);
};
HarixRcu_Network_SubscribeVpnQualityInfoCallback(nullptr, qualityInfoCallback);

// 监听 VBN 网络质量状态（策略判断网络质量等级）
VpnQualityStatusCallBack qualityStatusCallback = [](void *context, VpnQualityState status) {
    switch (status)
    {
    case VpnQualityState::KRed:
        LOGW("Broken network!");
        break;

    case VpnQualityState::KYellow:
        LOGW("Weak network!");
        break;

    case VpnQualityState::KGreen:
        LOGD("Good network!");
        break;
    }
};
HarixRcu_Network_SubscribeVpnQualityStatusCallback(nullptr, qualityStatusCallback);

3.3 语音 AI

SDK 提供语音唤醒、语音命令词、语音在线/离线听写，语音合成，语音问答以及文本输入问答等功能。头文件 smart_voice.h。

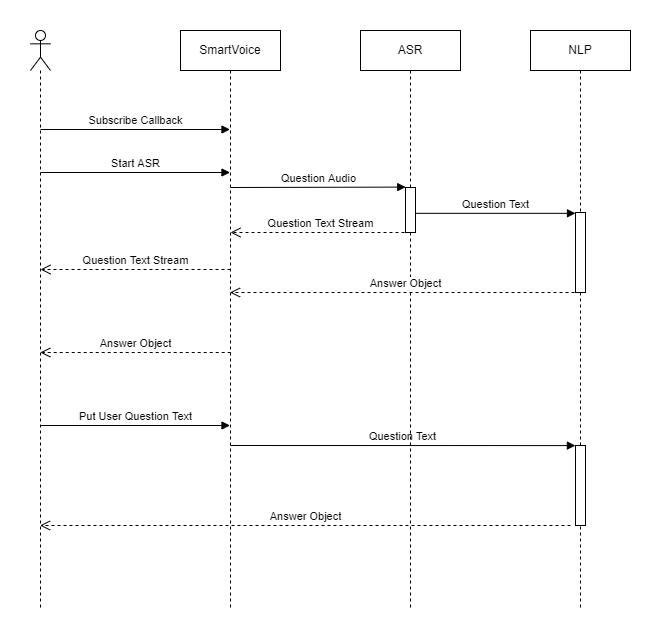

语音识别（ASR）以及自然语言处理（NLP）

语音识别，语音识别中语音的采集是内置在SDK，开发者开启了ASR功能之后SDK中就会进行语音输入的采集。其中语音识别按流式的方式返回识别的结果，同时对识别的文本使用自然语言处理得到匹配的答案并返回该答案；

AsrResultCallback asr_result_callback_ = [](void *context, const char *asrText, const char *questionId, int wakeup_status, int asr_flag) {
    LOGI("OnAsr: %s, questionId=%s, wakeup_status=%d, asr_flag_%d", asrText, questionId, wakeup_status, asr_flag);
};
HarixRcu_SVoice_SubscribeAsrResultCallback(nullptr, asr_result_callback_);

QACallback nlp_qa_callback_ = [](void *context, const char *question, const char *answer, const char *intent, const char *source) {
    LOGI("onQuestionAnswer question:%s, answer:%s, intent:%s, source:%s", question, answer, intent, source);
};
HarixRcu_SVoice_SubscribeQACallback(nullptr, nlp_qa_callback_);

语音合成

支持在SDK内部对合成的音频进行播放，亦可以将合成的音频提供给外部播放器进行播放，方便开发者根据实际场景进行切换。为了提高合成的效率，合成的音频数据是通过流式的方式返回的，而非一次性返回整个音频数据

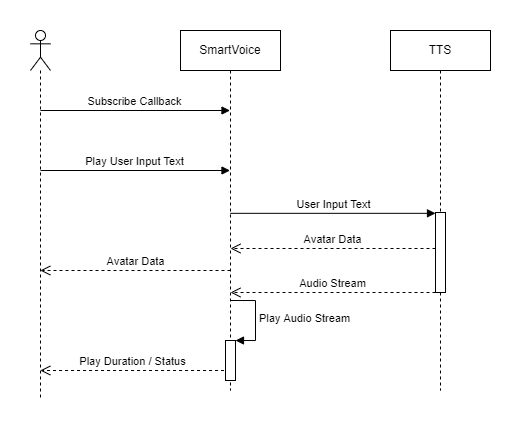

• 使能音频播放器的工作流程（语音合成后自动播放）：


  PlayStatusCallback tts_play_status_callback_ = [](void *context, int status, const char *subText, const char *questionId) {
      LOGI("OnTtsPlayStatusChange: status:%d, subText:%s, questionId:%s", status, subText, questionId);
  };
  HarixRcu_SVoice_SubscribePlayerStatusChange(nullptr, tts_play_status_callback_);

  PlayDurationCallback tts_play_duration_callback_ = [](void *context, unsigned long long duration) {
      LOGI("OnTtsPlayDurationChange: duration %lld", duration);
  };
  HarixRcu_SVoice_SubscribePlayerDurationChange(nullptr, tts_play_duration_callback_);

  HarixRcu_SVoice_PlayTts("answer","questionId",true);

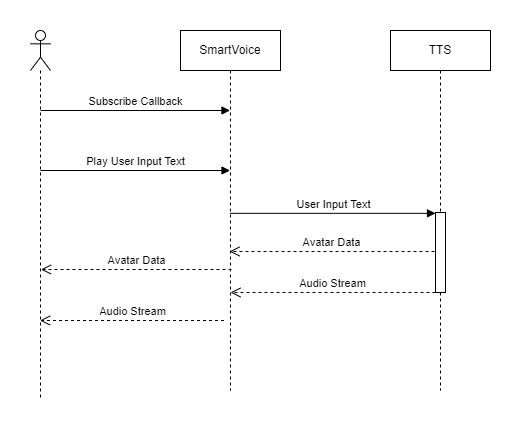

• 关闭音频播放器的工作流程（仅进行语音合成）：

  TtsAudioStreamCallback callback = [](void *context, const unsigned char *data, int size, int audioType, const char *text, int index,  const char *questionId, const char *ttsVendor, const char *location) {
      LOGI("OnTtsAudioStream");

      // Do audio playing...
  };
  HarixRcu_SVoice_SubscribeTtsAudio(nullptr, callback);

  HarixRcu_SVoice_SynthesizeTts("answer","questionId",true);

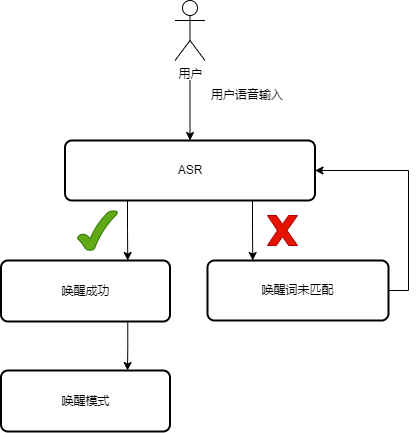

语音唤醒模式

3.4 视觉 AI

SDK 提供人脸检测和人脸识别功能，目前识别频率为 1 秒 1 次。头文件 smart_vision.h

视觉 AI 依赖 Camera 模块，若需要定制 Camera 相关参数，例如 分辨率，采集帧率等，需要调用 camera.h 中 API 进行设置。若使用 Camera 默认参数（640 x 480, 15fps），则无需进行任何操作，使能视觉的流程中会自动开关 Camera。

FaceDetectCallBack face_detect_callback_ = [](void *context, FaceRectInfoList infos) {
    if (infos.len > 0)
    {
        for (int i = 0; i < infos.len; ++i)
        {
            int x = infos.faceInfos[i].x;
            int y = infos.faceInfos[i].y;
            int w = infos.faceInfos[i].w;
            int h = infos.faceInfos[i].h;
            LOGI("OnFaceDetect (id %d / total %d): x %d, y %d, w %d, h %d", i, infos.len, x, y, w, h);
        }
    }
};
HarixRcu_SVision_SubscribeFaceDetectCallback(nullptr, face_detect_callback_);

FaceRecognizeCallBack face_recognize_callback_ = [](void *context, const char *name, const char *gender, const char *age) {
    LOGI("OnFaceRecognize name: %s, gender: %s, age: %s", name, gender, age);
};
HarixRcu_SVision_SubscribeFaceRecognizeCallback(nullptr, face_recognize_callback_);

HarixRcu_SVision_EnableFaceDetect();

3.5 音视频通话

音视频通话，提供设备与客服坐席之间的双向音视频通话、双向音频通话、双向音频单向上行视频通话、单向音视频监控。头文件 call.h 和 call_constant.h

1. 通话依赖音频采集和播报模块，目前是自动调用 SDK 内部功能模块，无需设置。
2. 视频通话依赖 Camera 模块，若需要定制 Camera 相关参数，例如 分辨率，采集帧率等，需要调用 camera.h 中 API 进行设置。若使用 Camera 默认参数（640 x 480, 15fps），则无需进行任何操作，视频通话的流程中会自动开关 Camera。

呼叫示例：

// 监听通话状态事件
CallEventCallback call_event_callback_ = [](void *context, CallEventType eventType) {
    LOGI("OnCallEvent: %d", eventType);
};
HarixRcu_Call_SubscribeCallEventCallback(nullptr, call_event_callback_);

// 订阅收到的对端视频画面数据
CallVideoDataCallback call_recv_video_callback_ = [](void *context, unsigned char *data, int size, int width, int height) {
    ((CallService *)context)->OnRecvVideoData(data, size, width, height);
};
HarixRcu_Call_SubscribeCallVideoDataCallback(this, call_recv_video_callback_);

// 发起双向视频通话
HarixRcu_Call_StartTalk(false, true);

// 主动挂断通话
HarixRcu_Call_StopTalk();

3.6 日志

SDK 提供日志控制台和文件的输出 API，调用者可以使用该套日志功能；亦可由外部注入日志输出 API，让SDK 内部日志使用调用者的日志模块，还可配合 ROC 远程获取设备日志。头文件 logger.h

// 初始化配置日志文件输出目录，大小限制
HarixRcu_InitConfig_ConfigLogger(".", 20 * 1024 * 1024, 210 * 1024 * 1024);

// 注册外部日志输出
logprint_func_ = [](void *context, int loglevel, const char *tag, const char *msg)
{
    printf("[%s]: %s\n", tag, msg);
};
HarixRcu_Logger_RegisterLogPrintFunction(nullptr, logprint_func_);

// 设置当前文件日志 Tag
#ifdef LOG_TAG
#undef LOG_TAG
#endif
#define LOG_TAG "HarixRcuDemo"

// 通过宏 NDEBUG 控制 LOGV 和 LOGD 是否输出
LOGV("test!!! ");
LOGD("test!!! ");
LOGI("test!!! ");
LOGW("test!!! ");
LOGE("test!!! ");
